Блок мониторинга МЦ-5 «Ресурс» предназначен для определения параметров сухого нейтрального газа (воздуха), поступающего от установок осушки воздуха типа «Суховей», «Мистраль», «Пассат» и т.д. к кабелям связи с выводом информации по сети Ethernet по расходам, влажности (опционально) и давлению СНГ (воздуха) в кабелях на удаленный компьютер (сервер). Кроме параметров СНГ (воздуха) при необходимости на компьютер  выводится информация по времени включения и работе компрессора и давлению в ресивере сухого воздуха установки (потребуется модернизация пневмо и электросхемы установки). При подключении линии Ethernet к сетевому мультиплексору-концентратору СМК-30 информация о работе установки КСУ будет поступать в Единую систему мониторинга и администрирования (ЕСМА).

Конструктивно модуль выполнен в металлическом корпусе размером 4U для размещения в 19” стойке или на стене при помощи кронштейнов.

Блок мониторинга выпускается в двух модификациях и способен передавать параметры от 5 или 10 кабелях.

Стандартная модификация блока мониторинга МЦ-5 «РЕСУРС» устанавливается после панели стативной и имеет 5 входов и 5 выходов, передает параметры, которые заданы панелью стативной.



Модернизированный блок мониторинга МЦ-5М «РЕСУРС» устанавливается вместо панели стативной и имеет один общий вход и 5 выходов, позволяет регулировать давление и расход осушенной газовой смеси, которая подается в кабели.

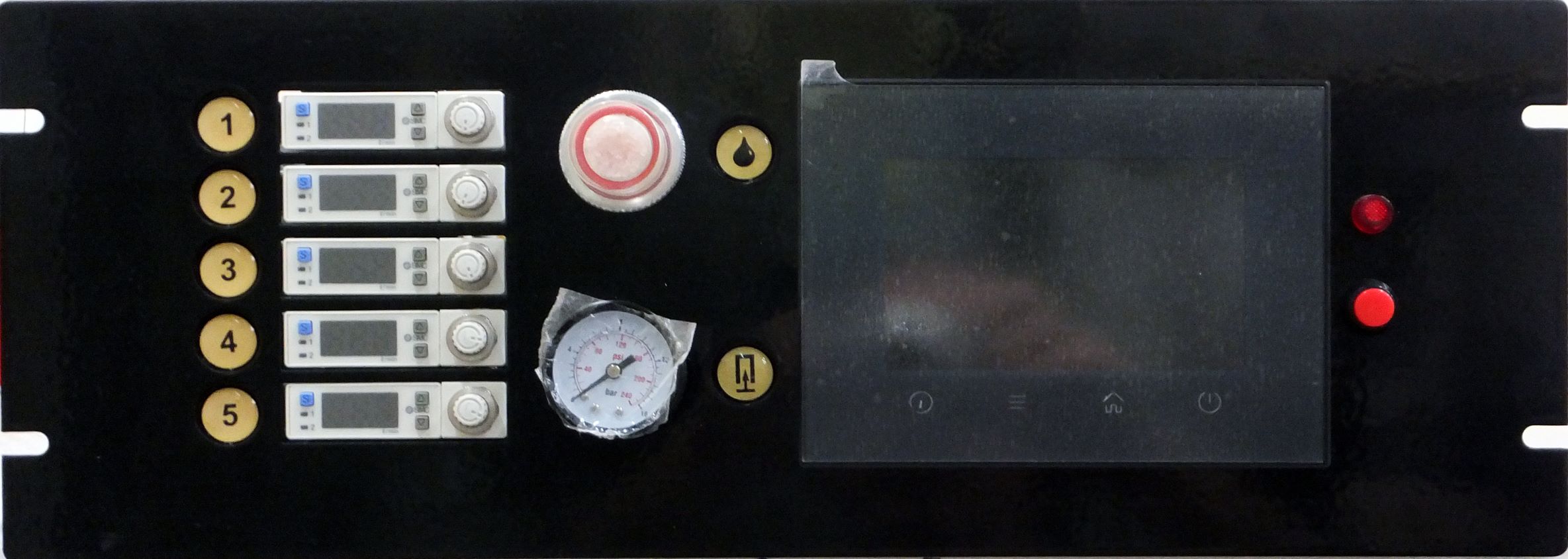

 Цифровой модуль МЦ-5М РЕСУРС МЦ-5М РЕСУРС (вид сзади)

Технические характеристики блока мониторинга   МЦ – 5  «Ресурс».

  1. Количество кабелей подключаемых к модулю -  5 штук
  2. Максимальная величина измеряемого расхода воздуха в каждом кабеле - до 10 л/мин
  3. Максимальная величина измеряемого давления воздуха в каждом кабеле - до 1 кгс\см2 (0,1 Мпа)
  4. Максимальная величина измеряемого давления воздуха в ресивере КСУ - до 10 кгс\см2 (1,0 Мпа)
  5. Индикатор влажности воздуха — визуальный (силикагеливый)
  6. Возможность подачи сигнала о времени работы компрессора - есть (типа "сухой контакт")
  7. Протокол передачи данных в удаленный компьютер - ETHERNET
  8. Передача показаний датчиков в систему мониторинга ЕСМА
  9. Возможность объединения нескольких модулей в единую сеть - есть (при помощи роутера)
  10. Напряжение питания -  220 В
  11. Потребляемая мощность (не более) -  50 Вт
  12. Масса установки (не более) 9,7 кг
  13. Габаритные размеры - 426х305х180 мм  (вместе с кронштейнами - 482х305х180 мм)

Максимальное количество подключаемых кабелей к одному модулю - 10 шт. Если необходимо подключить более 10 кабелей связи следует увеличить количество модулей.
